Solarmodule sind besonders empfindlich bei Verschattungen. Schon ein kleiner Schatten kann den Ertrag einer Solaranlage deutlich mindern. Doch ein unscheinbares Bauteil im Inneren der Module schützt vor genau diesem Problem. Alles Wissenswerte über  Bypass-Dioden erfahren Sie hier.

‍

Was ist eine Bypass-Diode?

Eine Bypass-Diode ist eine Schutzdiode in einem Solarmodul, die den Strom bei Teilverschattung oder Zelldefekt an betroffenen Zellgruppen vorbeileitet. Sie verhindert Leistungsverluste und schützt die Zellen vor Überhitzung durch sogenannte Hotspots. Ohne Bypass-Dioden würde der Stromfluss im gesamten Modul gestört, was die Leistung der Photovoltaikanlage deutlich mindern könnte.

Warum sind Bypass-Dioden wichtig?

Bypass-Dioden überbrücken einzelne Zellgruppen bei Teilverschattung oder Defekten und erhalten so den Stromfluss im Solarmodul aufrecht. Dadurch verhindern sie Leistungseinbußen und schützen die Solarzellen vor Überhitzung und Schäden durch Hotspots. Ohne Bypass-Dioden kann bereits eine kleine Verschattung den Ertrag des gesamten Moduls erheblich verringern.

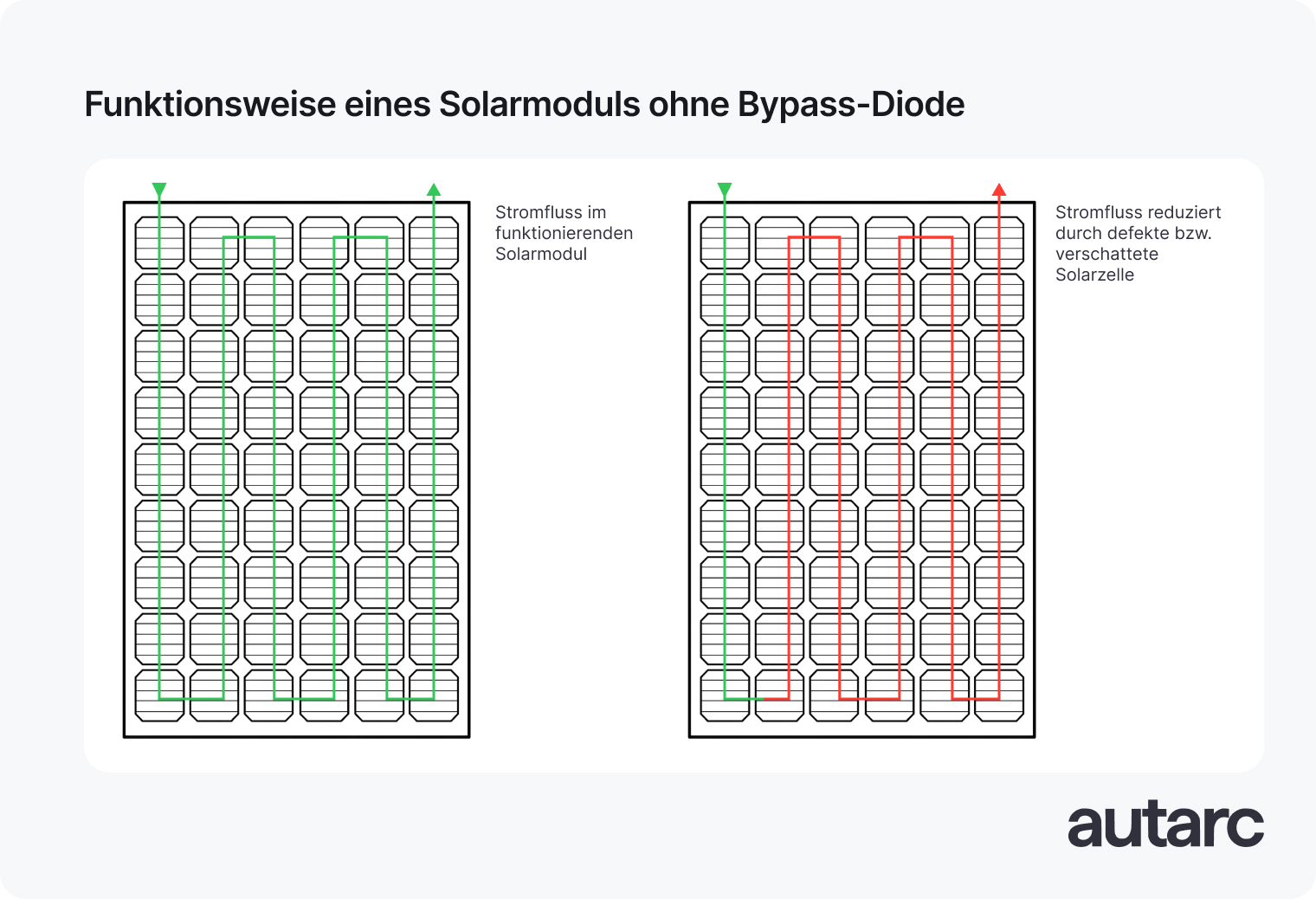

Ohne Bypass-Dioden würde jede Verschattung sofort die Leistung des gesamten Solarmoduls beeinträchtigen, da alle Zellen in Reihe geschaltet sind. Schon ein einzelnes verschattetes Element kann den Stromfluss für den gesamten Strang reduzieren. Bypass-Dioden minimieren diesen Effekt und sorgen dafür, dass verschattete oder defekte Zellgruppen nicht den Ertrag der gesamten Photovoltaikanlage mindern. Damit sichern sie langfristig Effizienz, Ertrag und Betriebssicherheit.

Wie funktionieren Bypass-Dioden?

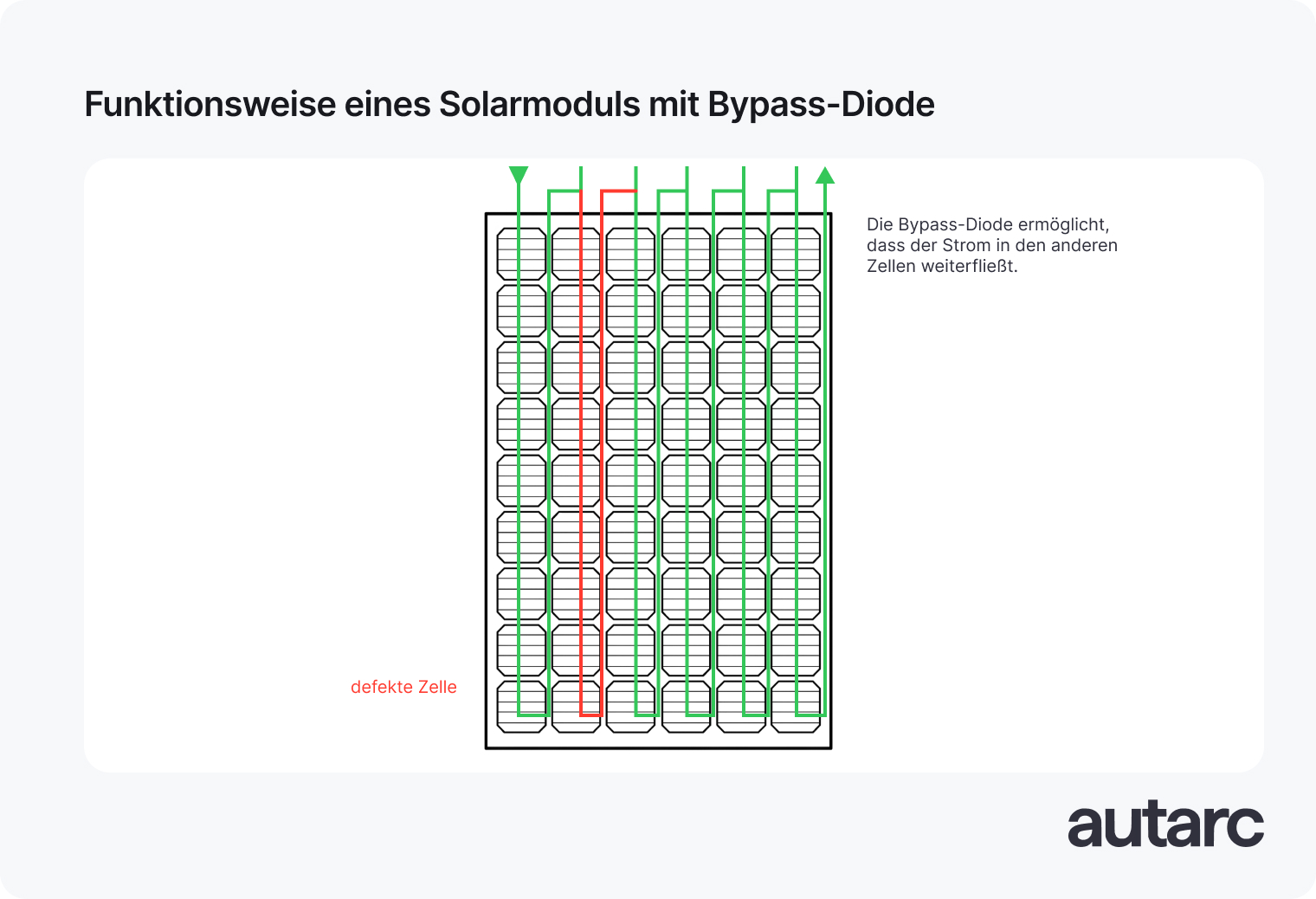

Bypass-Dioden leiten bei Teilverschattung oder einem Zellfehler den Strom an den betroffenen Zellgruppen vorbei. Sie sind antiparallel zu Zellsträngen geschaltet und werden leitend, sobald der Strom durch die verschatteten Zellen blockiert wird. Dadurch verhindern sie, dass der Stromfluss im gesamten Modul abbricht oder sich Hitze aufbaut, die sogenannte Hotspots verursachen kann. So bleibt die Leistung des Moduls weitgehend erhalten.

Bypass‑Dioden: Warum sie für Solarmodulen wichtig sind

Solarmodule sind besonders empfindlich bei Verschattungen. Schon ein kleiner Schatten kann den Ertrag einer Solaranlage deutlich mindern. Doch ein unscheinbares Bauteil im Inneren der Module schützt vor genau diesem Problem. Alles Wissenswerte über  Bypass-Dioden erfahren Sie hier.

Das Wichtigste im Überblick

• Bypass-Dioden leiten den Strom bei Verschattung oder Defekten an einzelnen Zellgruppen vorbei.
• Ohne Bypass-Dioden kann schon eine kleine Verschattung die Leistung des gesamten Moduls verringern.
• In der Regel sind drei Dioden pro Modul verbaut, wobei die Anzahl vom Zellaufbau abhängt.
• Defekte Dioden führen zu Hotspots, Ertragsverlusten oder sogar Brandgefahr.
• Die Dioden sind fest in der Anschlussdose integriert und können nicht ersetzt werden.
• Achten Sie bei der Planung auf Diodenanzahl und Qualitätsmerkmale wie Anschlussdose und Datenblattangaben.

Was ist eine Bypass-Diode?

Eine Bypass-Diode ist eine Schutzdiode in einem Solarmodul, die den Strom bei Teilverschattung oder Zelldefekt an betroffenen Zellgruppen vorbeileitet. Sie verhindert Leistungsverluste und schützt die Zellen vor Überhitzung durch sogenannte Hotspots. Ohne Bypass-Dioden würde der Stromfluss im gesamten Modul gestört, was die Leistung der Photovoltaikanlage deutlich mindern könnte.

Warum sind Bypass-Dioden wichtig?

Bypass-Dioden überbrücken einzelne Zellgruppen bei Teilverschattung oder Defekten und erhalten so den Stromfluss im Solarmodul aufrecht. Dadurch verhindern sie Leistungseinbußen und schützen die Solarzellen vor Überhitzung und Schäden durch Hotspots. Ohne Bypass-Dioden kann bereits eine kleine Verschattung den Ertrag des gesamten Moduls erheblich verringern.

‍

Wie viele Bypass-Dioden hat ein Solarmodul?

Ein Standard-Solarmodul hat in der Regel drei Bypass-Dioden. Jede Diode schützt eine Zellgruppe, meist bestehend aus 20 Zellen bei 60-Zellen-Modulen. Größere Module mit 72 oder 144 Halbzellen können entsprechend mehr Dioden enthalten. Die genaue Anzahl hängt vom Modulaufbau ab und beeinflusst, wie gut das Modul bei Teilverschattung weiterhin Strom liefert.

Wo befinden sich Bypass-Dioden im PV-Modul?

Bypass-Dioden sind standardmäßig in allen Solarmodulen integriert und befinden sich in der Anschlussdose auf der Rückseite des PV-Moduls. Dort sind sie direkt mit den Zellgruppen verschaltet und übernehmen bei Verschattung die Stromumleitung. Je nach Modultyp befinden sich in der Anschlussdose meist zwei bis drei Dioden, die jeweils eine definierte Anzahl von Solarzellen absichern. Die genaue Anzahl ist im Datenblatt des Herstellers angegeben.

Was passiert bei Ausfall einer Bypass-Diode?

Fällt eine Bypass-Diode aus, kann der Strom bei Verschattung nicht mehr umgeleitet werden. Das führt zu Ertragsverlusten, erhöhtem Zellwiderstand und starker Wärmeentwicklung im betroffenen Bereich. In der Folge können Hotspots entstehen, die das Modul dauerhaft schädigen oder im schlimmsten Fall einen Brand auslösen. Ein Ausfall bleibt oft unbemerkt, beeinträchtigt jedoch die Sicherheit und Effizienz der gesamten Photovoltaikanlage.

Wie erkenne ich eine defekte oder überlastete Bypass-Dioden?

Eine defekte oder überlastete Bypass-Diode erkennen Sie an plötzlichen Leistungseinbußen, auffälligen Temperaturunterschieden im Modul (z. B. durch Thermografie) oder Fehlermeldungen im Monitoring-System. Auch sichtbare Schäden an der Anschlussdose oder ein auffälliger Geruch können auf einen Defekt hinweisen. In solchen Fällen sollte die PV-Anlage von einem Fachbetrieb überprüft werden.

Welche Risiken entstehen ohne Bypass‑Dioden?

Ohne Bypass-Dioden ist ein Solarmodul bei Teilverschattung oder Zelldefekten ungeschützt, was zu erheblichen Sicherheits- und Leistungsverlusten führen kann. Die wichtigsten Risiken sind:

• Leistungseinbruch im gesamten Modul: Da die Solarzellen in Reihe geschaltet sind, wirkt sich eine verschattete Zelle auf den Stromfluss des gesamten Moduls aus.
• Hotspot-Bildung: Verschattete Zellen nehmen Strom auf statt ihn zu liefern, erhitzen sich stark und können beschädigt werden.
• Modulüberhitzung und Brandgefahr: Überhitzte Zellen erhöhen das Risiko von thermischen Schäden bis hin zum Schmorbrand.
• Schnellere Alterung des Moduls: Dauerhafte thermische Belastung führt zu Materialermüdung und verkürzt die Lebensdauer.
• Ausfall ganzer Strings: Bei starker Verschattung ohne Bypass-Dioden kann nicht nur das betroffene Modul, sondern ein ganzer Strang in seiner Funktion beeinträchtigt werden.

Können Bypass‑Dioden nachgerüstet werden?

Bypass-Dioden können in der Regel nicht nachgerüstet werden, da sie fest in der Anschlussdose des Solarmoduls integriert sind. Ein nachträglicher Einbau ist technisch aufwendig und wirtschaftlich nicht sinnvoll. Wenn Bypass-Dioden fehlen oder defekt sind, ist meist der Austausch des gesamten Moduls oder der Anschlussdose durch einen Fachbetrieb erforderlich.

Wie wirken Bypass‑Dioden mit MPPT und Wechselrichter zusammen?

Bypass-Dioden unterstützen den MPPT (Maximum Power Point Tracker), indem sie den Stromfluss bei Teilverschattung stabil halten. Sobald einzelne Zellgruppen verschattet sind, leiten die Dioden den Strom um, sodass der MPPT trotzdem einen optimalen Arbeitspunkt für den verbleibenden Modulteil finden kann. Dadurch wird die Energieausbeute auch bei ungünstigen Bedingungen verbessert und Ertragseinbußen werden minimiert.

Worauf sollten Sie beim Kauf und der Planung achten?

Beim Kauf und der Planung einer Photovoltaikanlage sollten Bypass-Dioden gezielt mitgedacht werden, da sie entscheidend für den Schutz und die Leistung Ihrer Module sind. Diese Punkte sind besonders wichtig:

• Anzahl der Bypass-Dioden prüfen: Je mehr Zellgruppen durch einzelne Dioden geschützt sind, desto geringer ist der Leistungsverlust bei Verschattung. Achten Sie darauf, dass das Modul mindestens 2 bis 3 Dioden besitzt.
• Verschattungsrisiken auf dem Dach erkennen: Kamine, Dachgauben oder Bäume können einzelne Modulbereiche regelmäßig verschatten. In solchen Fällen ist eine gute Aufteilung der Zellgruppen und funktionierende Bypass-Dioden besonders wichtig.
• Moduldatenblatt sorgfältig lesen: Das Datenblatt sollte klare Angaben zur Anzahl und Art der Bypass-Dioden enthalten. Fehlen diese, kann das auf minderwertige Modultechnik hinweisen.
• Auf die Qualität der Anschlussdose achten: Die Bypass-Dioden sind in der Anschlussdose verbaut. Diese sollte gut verarbeitet, wetterfest und wärmebeständig sein, um Defekte zu vermeiden.
• Monitoring und Wartung ermöglichen: Setzen Sie auf ein System, das Leistungseinbrüche erkennen kann. So lassen sich Defekte an Dioden frühzeitig erkennen und beheben.
• Installateur gezielt befragen: Klären Sie mit dem Fachbetrieb, wie Verschattung berücksichtigt wird, wie viele Bypass-Dioden die gewählten Module enthalten und ob diese bei Ausfall ersetzt werden können.

Fazit: Wann sind Bypass‑Dioden sinnvoll?

Bypass-Dioden sind immer dann sinnvoll, wenn einzelne Modulbereiche zeitweise verschattet werden können. Sie schützen die Module vor Hotspots und sichern den Stromfluss trotz Teilverschattung. Damit tragen sie wesentlich zur Langlebigkeit und Ertragsstabilität der Anlage bei. Hausbesitzer sollten deshalb gezielt auf gut ausgestattete Module mit integrierten Bypass-Dioden achten und die Verschattung bereits in der Planung berücksichtigen.
